屋面伸缩缝盖板伸缩缝安装方法
屋面伸缩缝种类及盖板材质要求 屋面伸缩缝种类
优点:
1相对于弹性橡胶体,金属盖板型屋面变形缝耐久性能更好,相对应弹珠滑杆,铆钉基座的抗拉能力更强,抗风载能力更强。
2金属盖板型(铆钉基座)
优点:
1相对于弹性橡胶体,
金属盖板型屋面变形缝耐久性能更好,相对应铆钉滑杆,铆钉基座的安装较为方便。

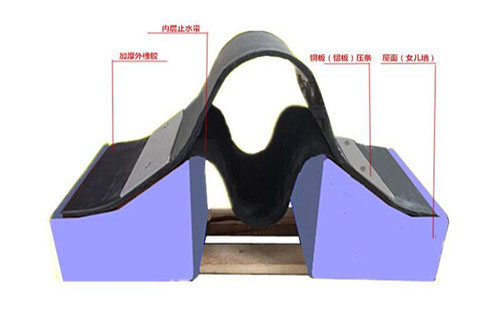

2弹性橡胶屋面变形缝
优点:抗风载能里强,安装方便。 屋面伸缩缝材质要求:
3铝挤型 1. 铝挤型应为6063-T5形式。
4承受应力 170N / mm2以上
5抗拉强度 15kgf/mm以上 GB/T5237
6降伏强度 11kgf/mm以上 GB/T5237
7伸长率 8% 以上 GB/T5237 2 不锈钢板
8须弯折或非弯折之不锈钢板应为 SUS304型式。
9SUS304型式不锈钢板承受应力 520N/ mm2 GB/T3280
10铝合金板
11须弯折之铝合金板应为3003-H14形式,非弯折之铝合金板均为高承载型,应为6061-T6形式。
12.3003-H14形式铝合金板承受应力 185N / mm2以上 GB/T3880
13.6061-T6形式铝合金板承受应力 295N / mm2以上 GB/T3880
14钢制中轴控制杆系统 1. 抗拉强度 50N / mm2以上 GB/T8162
15.降伏强度 30N / mm2以上 GB/T8162
16.钢制中轴控制杆加焊钢制强力弹簧系统
17.抗拉强度 50N / mm2以上 GB/T8162
18降伏强度 30N / mm2以上 GB/T8162
19弹簧回复力(小垂直集中荷载) 180kgf以上 GB/T2089
20.面板承载力之单点荷载 200kg 以上 GB/T2089 6 合成橡胶SANTOPRENE
21.拉力强度 70Kg/㎝2以上 ASTM D412
22.伸 长 率 480% 以上 ASTM D412
23.硬 度 SHORE A 75±10 ASTM D2240
24.加热老化 (100℃ @ 168 hr.) ASTM D573
(a)抗拉强度保留率% 95% 以上
(b)断裂伸长率保留率% 94% 以上
(c)硬度保留率% 105% 以上 7 SIKA防水带
1. 抗拉强度 92Kg/㎝2以上 ASTM D412
2. 伸 长 率 650% 以上 ASTM D412
3. 硬 度 SHORE A 80±5 ASTM D2240
4. 撕裂强度 300lbs/in 以上 ASTM D624
5 老化试验 (70℃ @ 168 hr.) ASTM D573
(a)抗拉强度保留率% 95% 以上
(b)断裂伸长率保留率% 105% 以上 8 SIKA 环氧树脂接着剂
1. 密度:1.65kg/1(A+B剂)
2. 凹陷流动:依据FIP5.
3任何温度无凹陷现象(厚度9.5mm)。
4. 挤压能力:依据FIP5.4符合而有载重规范(6530 mm2面积下,达400公斤)。
5. 抗温能力:符合FIP5.10 DIN53458及ASTM D648(7天/55℃,绕曲温度S-08=82℃)。
6. 抗压强度:依据FIP5.12 60~100N/m㎡。
7.1.9 SIKA PU填缝剂 1. 抗拉强度 60%伸长量(23℃)小于(0.4N/mm2) ISL11600
8. 伸长率 600% 以上
9. 硬度 SHORE A 280±5 DIN53505
10. 撕裂强度 >1N/ mm2以上 JISK625 10 SIKA乳胶砂浆回填
1. 抗压: 280kg/㎝2 ASTM C109
2. 抗弯: 50kg/㎝2 ASTM 12 陶瓷纤维防火带 须采用0.1mm厚软质不锈钢薄片制成,中间包覆耐火陶瓷纤维棉,在地震测试中后能恢复原状,且防火要求须符合GB/T8624-199 7耐然A级和GB/T9978-1999防火标准至少两小时,多四小时,并经合法授权下之机构证明测试,并出具证明。
