机电管线安装时,经过变形缝正确处理办法
时间: 2019-09-17 14:24 浏览次数:
变形缝是为防止建筑结构内部发生额外变形和应力而保留的构造裂缝,导致建筑物开裂、碰撞甚至破坏,包括伸缩缝、沉降缝和地震缝。机电管道在安装过程中,不可避免地要经过变形
变形缝是为防止建筑结构内部发生额外变形和应力而保留的构造裂缝,导致建筑物开裂、碰撞甚至破坏,包括伸缩缝、沉降缝和地震缝。机电管道在安装过程中,不可避免地要经过变形缝。如果不采取相应的补偿措施,管道可能会因建筑物的膨胀或沉降而损坏。 机电安装过程中遇到管道穿越变形缝。 通常不使用补偿装置。 例如,以下项目示例

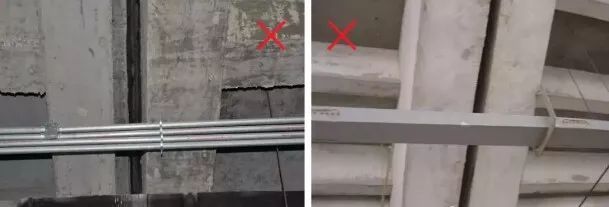

ⅳ 交叉变形缝处导管和桥梁无补偿措施。 错误案例不会显示太多。 让我们看看如何做正确的例子。 示例1电气管道

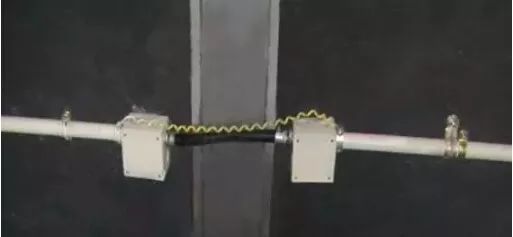

ⅳ 穿过变形缝的电线和管子应通过金属软管与两个接线盒连接,并应桥接。

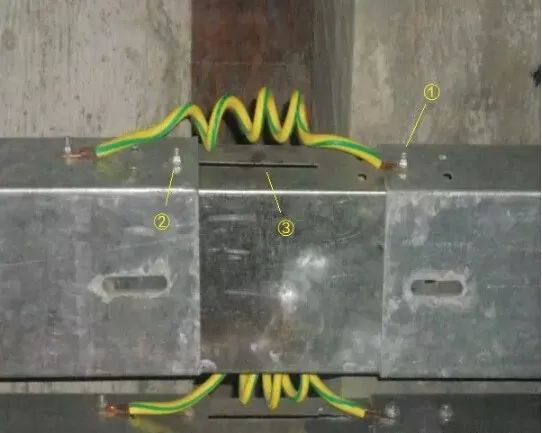

ⅳ ① ②:连接板右侧螺栓固定牢固,左端螺栓留有间隙,便于伸缩,两侧线槽桥接。 ③:活动桥连接板带凹槽。 示例2供水管道

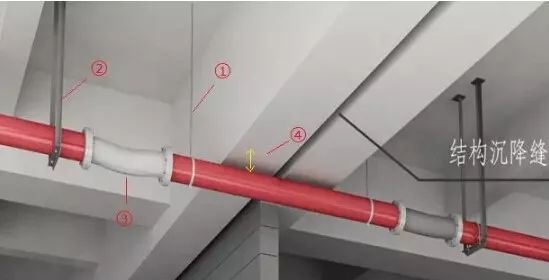

ⅳ ① ②金属柔性接头一端设有活动吊架,另一端设有防晃吊架。 (3)给水管道穿过伸缩缝、沉降缝和变形缝时,墙体两侧应采用柔性连接。柔性软接头是金属软接头,不应是波纹补偿器。 (4)在管道或保温层的上下部分蒙皮留有不小于150毫米的间隙。 示例3通风管道

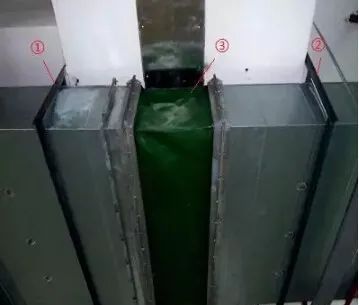

ⅳ ① ②:穿过变形缝的管道一端(左)设有活动吊架,另一端(右)设有管道固定吊架。 (3):穿越结构的风管变形缝处设置三防帆布柔性短管(消防风管采用防火帆布),短管长度应比两侧变形缝宽度长100毫米。负压风管应通过金属柔性接头连接。

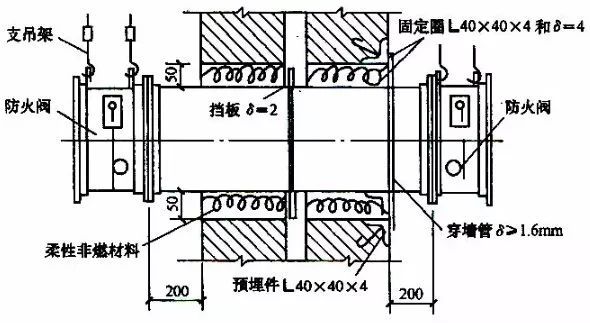

ⅳ 防火挡板应设置在穿过防火分隔处变形缝的通风和空调系统的风管上。
